Descrição
ESPECIFICAÇÕES
Número da peça do fabricante : tacômetro do carro
Número de cilindros : 4
OEM NO.: Velocímetro digital para carro
Colocação no veículo : velocímetro do carro
Tipo de material : invólucro de plástico
Comprimento do item : 85 mm
Características especiais : tacômetro
Largura do item : 85 mm
Altura do item : 85 mm
Número da peça de troca : tacômetro motocicleta
Peso do item : 900g
Incluído no Pacote: (como mostra a imagem)

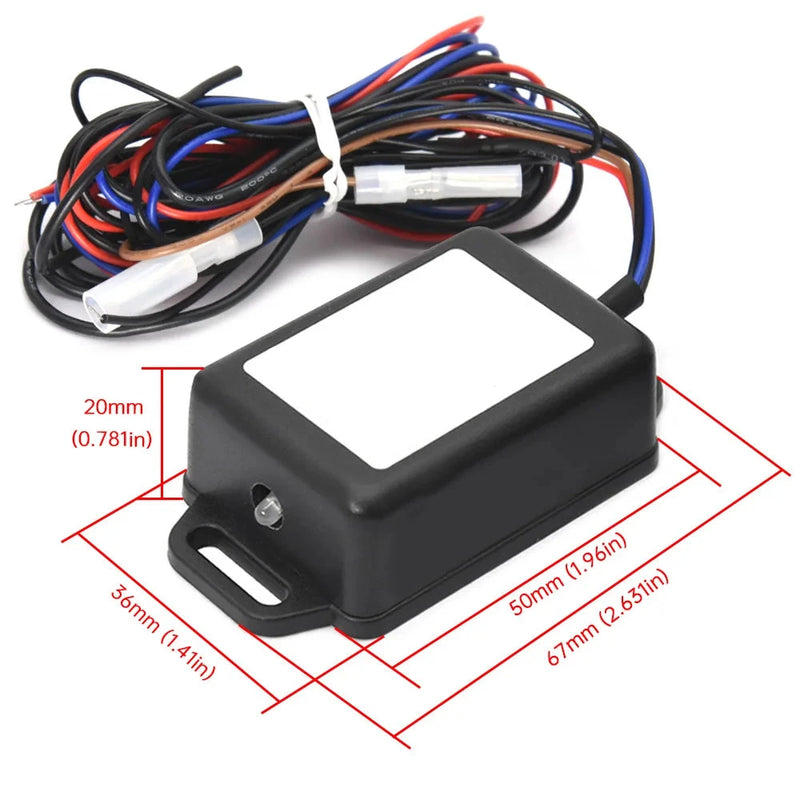

1 x Adaptador de sinal RPM do tacômetro
Modelo: GR01
1. Definição do cabo
VERMELHO: Fonte de alimentação 12 V DC
PRETO: GND de alimentação
PRETO/MARROM (1,6 m): Cabo de sinal de entrada
AZUL: Sinal de saída (razão fixa de 4 pulsos/rpm redondo)
MARROM: Cabo de controle do interruptor
2. Etapas de configuração:
1) Conecte o cabo do interruptor para entrar no modo de configuração
2) Encontre a bobina de ignição do seu motor a gasolina, normalmente fica perto da vela de ignição, que pode ser facilmente encontrada no manual do usuário do seu motor/carro/veículo.
Enrole o cabo do sinal de entrada de 5 a 8 voltas no cabo da bobina de ignição e aperte como abaixo:
3) Ligue o sensor, o LED permanecerá verde
4) Desconecte o cabo do interruptor, o LED ainda permanecerá verde e calculará o pulso detectado do motor
5) Conecte o cabo marrom do interruptor e desconecte novamente, o LED piscará
6) O sinal de pulso de saída do sensor com razão fixa de RPM do tacômetro de 4 pulsos/redondo, o que significa que ele emitirá 66,6 Hz quando 1000 RPM.
Por exemplo, se a frequência de entrada for 100Hz @1000RPM, o sensor converterá o sinal e então emitirá 66,6Hz @1000RPM
7)Como configurar o Tacômetro?
Por favor, ajuste a relação RPM do seu Tacômetro/Medidor de RPM para 4 pulsos/volta, então o Medidor funcionará corretamente.
Modelo: DR01
1. Definição do cabo
VERMELHO: Fonte de alimentação 12 V DC
PRETO: GND de energia
AMARELO: Sinal de saída (razão fixa de 4 pulsos/rpm redondo)
BRANCO: Cabo de controle do interruptor
2. Etapas de configuração:
1) Conecte o cabo do interruptor para entrar no modo de configuração
2) Encontre o alternador original do veículo e, em seguida, monte o DR01 em cima do alternador como abaixo e aperte a instalação:
3) Ligue o sensor, o LED permanecerá verde
4) Desconecte o cabo do interruptor, o LED ainda permanecerá verde e calculará o pulso detectado do motor
5) Conecte o cabo marrom do interruptor e desconecte novamente, o LED piscará
6) O sinal de pulso de saída do sensor com taxa fixa de RPM do tacômetro 4 pulsos/redondo, o que significa que ele emitirá 66,6 Hz quando 1000 RPM.
Por exemplo, se a frequência de entrada for 100 Hz a 1000 RPM, o sensor converterá o sinal e emitirá 66,6 Hz a 1000 RPM
7) Como configurar o tacômetro?
Ajuste a relação RPM do seu tacômetro/medidor de RPM para 4 pulsos/volta, então o medidor funcionará corretamente.
