ESPECIFICAÇÕES

Certificação de Testes Externos: ce

Versão do hardware: Conector

Comprimento do item: 22

Largura do item: 7

Nome do modelo: SO537

Altura do item: 18

Tipo de item: Cabos e conectores de diagnóstico de automóveis

Peso do item: 0,95

Tensão: v

Eletrônico: Não

Tipo de material: Plástico

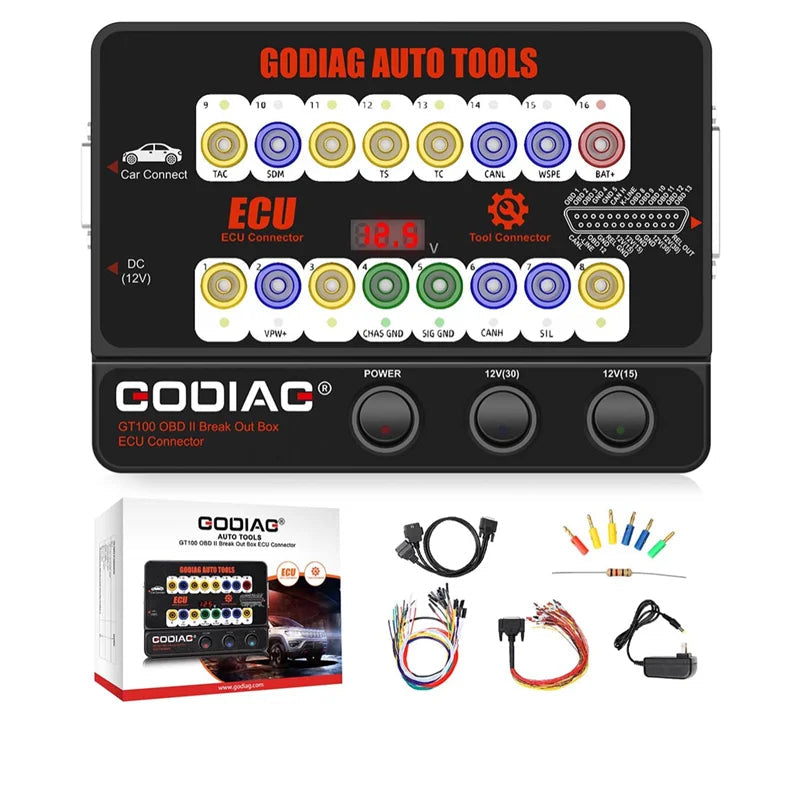

GODIAG GT100 AUTO TOOLS OBD II Break Out Box ECU Conector

GODIAG GT100 é uma plataforma de teste mais recente para detecção de comunicação de protocolo OBDII e manutenção / diagnóstico / programação / programação de ECU.
Ele pode converter a interface OBD2 do carro em 16 pinos para detecção de sinal. Capaz de conectar módulos únicos ou múltiplos módulos do veículo. Ele pode estar conectado a qualquer ferramenta de diagnóstico para dizer se a comunicação do carro é boa ou não. Ele também pode fornecer energia ao carro quando você troca a bateria para evitar que os dados do módulo de controle do veículo sejam perdidos, bloqueados automaticamente, ou o controle remoto da chave falhe e a luz de falha acenda.

Garantia: Um ano

Diagrama de descrição do fio

Guia de função e operação do GODIAG GT100

- Ao conectar o veículo e a ferramenta de diagnóstico via OBDII, o LED do Godiag GT100 indicará se a interface de diagnóstico OBDII tem uma boa comunicação com o carro.
- Monitore a voltagem da interface OBDII do veículo e exiba-a em tempo real. Se for menor que 11V, pare o diagnóstico e a programação para evitar que o veículo não consiga dar partida/perda de dados/módulo bloqueado.

Significado do indicador:

1. Personalizado pelo fabricante
   2. Fio SJE1850
   3. Personalizado pelo fabricante
   4. Aterramento de energia
   5. Aterramento de sinal
   6. SAEJ2284《CAN》alto
   7. Fio ISO9141-2 e iso, DIS4230-4K
   8. Personalizado pelo fabricante
2. 9. Personalizado pelo fabricante
   10. Fio SJE1850《ônibus->
   11. Personalizado pelo fabricante
   12. Personalizado pelo fabricante
   13. Personalizado pelo fabricante
   14. SAEJ2284《CAN》baixo
   15. Fio ISO9141-2 e ISO/DIS 4230-4L
   16. Positivo da bateria do carro

1. Detector de protocolo OBDII e detecção de comunicação 1). Conecte o GODIAG GT100 à porta de diagnóstico OBDII do carro.

2). Quando o dispositivo exibir tensão, ligue o interruptor de energia do GODIAG GT100.
3). Em seguida, conecte-se à ferramenta de diagnóstico, quando a ferramenta estiver se comunicando com o carro, o indicador LED do protocolo correspondente acenderá ou piscará. (Se o protocolo CAN for detectado, ele terá o brilho máximo. Quando a comunicação for bem-sucedida, o CAN-H e o CAN-L correspondentes escurecerão ou piscarão fracamente)

2. Conexão ECU: conexão de módulo único
O GODIAG GT100, conectado a um único módulo ECU, é conveniente para o usuário fazer o diagnóstico e a programação de módulo único.

1). Conecte uma ECU com os jumpers coloridos. (Se uma ECU para protocolo CAN, verifique se você precisa conectar um resistor de 120 ohms.)
2). O Godiag GT100 pode ser alimentado conectando-se à interface de diagnóstico OBDII do carro ou por um adaptador de energia CA.
3). Para diagnosticar e programar uma única ECU conectando uma ferramenta de diagnóstico ou o programador de ECU.

3. Conexão de extensão do plugue banana:
Estenda a interface OBDII de 16 pinos do carro para informar se a conexão da interface OBDII está boa ou não, o que é conveniente para o teste da forma de onda de tensão da interface OBDII.

4. Converta a interface de diagnóstico OBD1 para OBD2 padrão
Use o conector para converter a interface OBD1 em interface OBD2 de acordo com o protocolo de comunicação da interface de diagnóstico.

5. Conecte vários módulos de controle da ECU ao mesmo tempo, ou que sejam convenientes para que engenheiros profissionais os detectem e mantenham.

6. Ao usar os cabos de extensão:
O espaço do local da interface de diagnóstico é muito estreito para se conectar à ferramenta de diagnóstico, ou o usuário descobre que o cabo de diagnóstico não é longo o suficiente durante a manutenção. Ele pode ser estendido em 1,2 metros.

7. Capacidade de alimentar o carro ao substituir a bateria usada.

1). Prepare uma bateria A para fornecer energia conectando-a aos furos nº 16/4/5 do Godiag GT100 e à interface de diagnóstico OBD2 do carro.
Aviso
*Ligue o interruptor de energia do Godiag GT100.
*Não ligue o interruptor de ignição, não dê partida no carro.

2). Em seguida, substitua a bateria B por uma bateria usada no carro, o que garantirá que o carro tenha energia total para evitar perda de dados e travamento de áudio ou mau funcionamento devido à falta de energia no módulo de controle da ECU.

8. O adaptador dedicado será liberado (ajude o GT100 a se conectar ao módulo ECU especial)

Diagrama de conexão de hardware:

Parâmetro Godiag GT100

Item

Especificação

Porta de diagnóstico

OBD II

Tensão de trabalho

Corrente contínua 9 V-24 V

Trabalho e potência

0,5-0,6 W

Adaptar
